Les 6 meilleurs débitmètres de vapeur

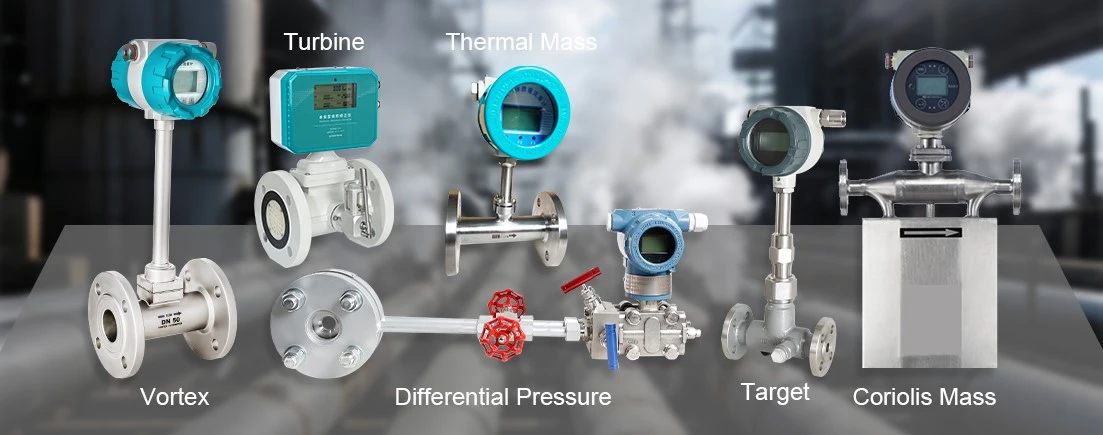

La mesure de la vapeur est courante dans des secteurs tels que la production d'électricité, la transformation des aliments, la fabrication de produits chimiques et le chauffage urbain. Une mesure précise du débit de vapeur est essentielle pour la gestion de l’énergie, le contrôle des processus et l’optimisation des coûts. Cependant, mesurer la vapeur n’est pas chose facile. La vapeur fonctionne souvent à des températures, des pressions élevées et des densités variables, ce qui nécessite des technologies de mesure de débit fiables et robustes. Aujourd'hui, je vais vous présenter les six débitmètres de vapeur les plus couramment utilisés que nos clients préfèrent dans leurs applications.

1. Débitmètre Vortex

Principe de fonctionnement

Débitmètres vortexfonctionnent sur la base du principe de la rue vortex de Kármán. Lorsque la vapeur s'écoule devant un corps en bluff à l'intérieur du débitmètre, des tourbillons sont générés alternativement en aval. La fréquence de dégagement des vortex est proportionnelle à la vitesse d'écoulement, ce qui permet au compteur de calculer le débit.

Avantages

• Aucune pièce mobile, ce qui réduit la maintenance
• Convient à la vapeur saturée et à la vapeur surchauffée
• Bonne précision (généralement autour de ±1 %)
• Large gamme de tailles de tuyaux et d'applications industrielles

Inconvénients

• Nécessite suffisamment de longueurs de tuyaux droits en amont et en aval
• Ne convient pas aux très faibles débits

Meilleures applications

• Lignes de distribution de vapeur industrielle
• Surveillance de la vapeur de chaudière
• Systèmes de gestion de l'énergie

Les débitmètres Vortex sont largement considérés comme la solution la plus populaire pour la mesure du débit de vapeur car ils offrent un bon équilibre entre précision, fiabilité et coût.

2. Débitmètre à plaque à orifice

Principe de fonctionnement

Un débitmètre à plaque à orifice fonctionne sur la base de la pression différentielle (DP). Lorsque la vapeur traverse une restriction (la plaque à orifice), une chute de pression se produit. Le débit est proportionnel à la racine carrée de la différence de pression mesurée à travers la plaque.

Avantages

• Conception simple et robuste
• Faible coût initial
• Largement standardisé

Convient aux systèmes de vapeur à haute température et pression

Inconvénients

• Perte de pression permanente élevée
• Taux de refus limité
• Les bords des orifices peuvent s'user ou s'éroder avec le temps

Meilleures applications

• Mesure de vapeur dans une chaufferie
• Grands pipelines de vapeur industriels
• Conditions d'écoulement stables

Les compteurs à plaque à orifice restent l'une des technologies de mesure du débit de vapeur les plus traditionnelles et les plus rentables.

3. Débitmètre Venturi

Principe de fonctionnement

Les débitmètres Venturi appartiennent également aux débitmètres à pression différentielle. La vapeur s'écoule à travers une section convergente, une gorge et une section divergente, créant une différence de pression entre l'entrée et la gorge qui est en corrélation avec le débit.

Avantages

• Perte de pression bien inférieure à celle des plaques à orifice
• Haute fiabilité et durabilité
• Convient aux grands pipelines

Inconvénients

• Taille physique plus grande
• Coût d'installation plus élevé que les plaques à orifices
• Nécessite une installation précise

Meilleures applications

• Grands pipelines de vapeur
• Centrales électriques
• Systèmes de vapeur à haute-pression

Les compteurs Venturi sont idéaux lorsque la perte de pression doit être minimisée, en particulier dans les grandes canalisations de transport de vapeur.

4. Débitmètre à turbine

Principe de fonctionnement

Un débitmètre à turbine contient un rotor à plusieurs-pales installé dans le flux d'écoulement. Lorsque la vapeur traverse le compteur, le rotor tourne. La vitesse de rotation est proportionnelle à la vitesse du débit et des capteurs convertissent cette rotation en impulsions électriques représentant le débit.

Avantages

Haute précision et répétabilité

Réponse rapide aux changements de débit

Convient aux systèmes de vapeur relativement propres

Inconvénients

Les pièces mobiles peuvent s'user avec le temps

Sensible à la saleté, à l'humidité ou à la vapeur humide

Nécessite un entretien

Meilleures applications

Mesure de vapeur propre

Surveillance énergétique dans les petits pipelines

Les débitmètres à turbine sont connus pour leur grande précision, mais ils nécessitent des conditions de vapeur propre et stable.

5. Débitmètre massique

Pour mesurer la vapeur, nous disposons de 2 types dedébitmètres massiquesdisponibles, masse de Coriolis et masse thermique.

Principe de fonctionnement

Les débitmètres Coriolis mesurent le débit massique directement en utilisant l'effet Coriolis. La vapeur traverse des tubes vibrants, provoquant un déphasage de la vibration dû à la masse en mouvement. Des capteurs mesurent ce décalage pour déterminer le débit massique.

Avantages

• Mesure directe du débit massique
• Précision extrêmement élevée ±0,1 % FS
• Indépendant des changements de température, de pression et de densité

Inconvénients

• Coût élevé
• Installation lourde et complexe
• Gamme limitée de tailles de tuyaux

Meilleures applications

Mesure de vapeur de haute-précision

Transactions commerciales et comptabilité énergétique

Les débitmètres Coriolis sont considérés comme la technologie la plus précise, mais ils sont généralement utilisés dans des processus-de grande valeur ou critiques.

Débitmètre massique thermique

Principe de fonctionnement

Les débitmètres massiques thermiques mesurent le débit en fonction du transfert de chaleur. Un capteur chauffé est placé dans le flux d'écoulement et le compteur calcule le débit en mesurant la quantité de chaleur emportée par le gaz ou la vapeur qui s'écoule.

Avantages

• Mesure directe du débit massique
• Aucune pièce mobile
• Bonne sensibilité pour les faibles débits

Inconvénients

• La vapeur humide peut affecter la précision des mesures
• Meilleures applications
• Mesure de vapeur sèche
• Surveillance du débit de gaz dans les systèmes à vapeur

Les débitmètres massiques thermiques sont principalement utilisés pour mesurer le débit de gaz, mais dans certaines conditions, ils peuvent également mesurer le débit de vapeur sèche.

6. Débitmètre cible

Principe de fonctionnement

A débitmètre cibleplace un disque (cible) directement dans le flux. La force exercée par la vapeur qui s'écoule fait dévier la cible, et cette force est mesurée pour déterminer le débit.

Avantages

Structure robuste

Fonctionne bien avec de la vapeur sale ou humide

Convient aux conditions de faible débit

Inconvénients

Les composants cibles peuvent s'user avec le temps

Meilleures applications

• Environnements industriels difficiles
• Mesure de vapeur humide
• Systèmes de vapeur à faible débit

Comment choisir le bon débitmètre de vapeur

Lors de la sélection d'un débitmètre de vapeur, plusieurs facteurs doivent être pris en compte :

1. Type de vapeur

• Vapeur saturée
• Vapeur surchauffée
• Vapeur humide

2. Précision requise

Par exemple, pour une haute précision → Coriolis

Pour les mesures industrielles générales → Vortex

3. Taille du tuyau

Gros pipelines → Venturi ou orifice

Pipelines moyens → Vortex

Petits pipelines → Turbine ou Coriolis

4. Conditions d'installation

Par exemple, pour un espace limité → Débitmètre cible

5. Budget

Faible coût → Plaque à orifice

Équilibré coût/performance → Vortex

Haute précision → Coriolis

Conclusion

Différents débitmètres de vapeur offrent des avantages uniques en fonction de l'application. La sélection de la bonne technologie nécessite d’évaluer les conditions de vapeur, les exigences de précision, les contraintes d’installation et le budget.
